El generador de  cd.

Un generador simple de ca se puede convertir fácilmente en un generador de cd sustituyendo

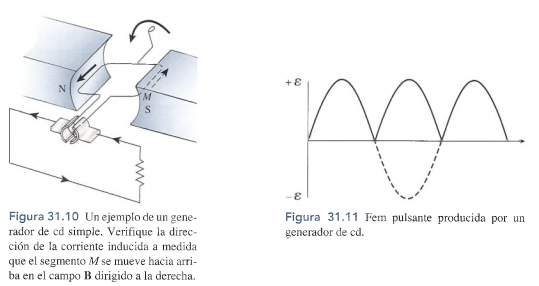

los anillos colectores por un conmutador de anillo partido, como se observa en la figura 31.10.
La operación es justamente la inversa de la que se analizó anteriormente para un motor de cd
(capítulo 30). En el motor, la corriente eléctrica origina un momento de torsión externo. En el
generador de cd,un momento de torsión externo origina una com ente eléctrica. El conmuta­
dorinvierte las conexiones de las escobillas dos veces por cada revolución. Como resultado,
la corriente pulsa pero nunca cambia de dirección. La fem de un generador de este tipo varía
con el tiempo, como muestra la figura 31.11. Observe que la fem está siempre en la dirección
positiva, pero que se eleva hasta un valor máximo y luego decae a cero dos veces por cada
rotación completa. Los generadores de cd de uso práctico se diseñan con numerosas bobinas
colocadas en varios planos, de tal modo que la fem es mayor y casi constante.
