El motor de cd.

Un motor electico es un dispositivo que transforma la energia electrica en energia mecanica.
El motor de cd, como la bobina movil de un galvanometro, consta de una bobina por la que
fluye corriente colocada dentro de un campo magnetico. Sin embargo, el movimiento de la
bobina en el motor no esta restringido por resortes. El diseno permite que la bobina gire continuamente
bajo la influencia de un momento de torsion magnetico.

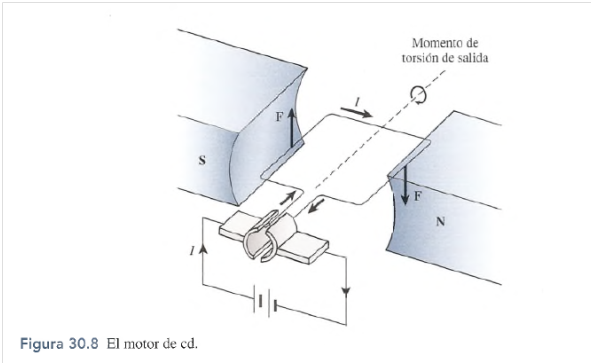

Un motor sencillo de cd esta formado por una sola espira, suspendida entre dos polos
magneticos, por la cual circula una corriente, como se indica en la figura 30.8. Normalmente,
el momento de torsion ejercido sobre la espira por la que fluye corriente disminuye hasta llegar
a cero cuando su plano llega a ser perpendicular al campo magnetico. Para que sea posible
la rotacion continua de la espira, la corriente que circula por ella ha de invertirse automaticamente
cada vez que la espira gira 180°.
Se logra invertir la corriente usando un conmutador de anillo partido, como se muestra
en la figura 30.9. El conmutador consta de dos semianillos seccionados, cada uno de los cuales
esta conectado a cada extremo de la espira y aislados entre si. A medida que la espira gira,
cada escobilla toca primero una mitad del anillo y luego otra. Por consiguiente, las conexiones
electricas se invierten a la mitad de cada revolucion en el momento en que la espira queda en
posicion perpendicular al campo magnetico. De esta forma, el momento de torsion que actua
sobre la espira tiene siempre la misma direccion, y la espira girara continuamente.

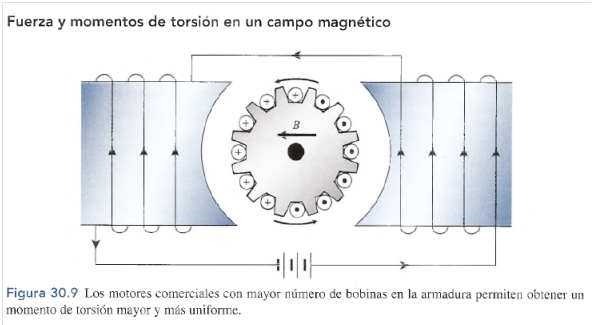

Aunque en realidad los motores de cd funcionan de acuerdo con el principio descrito en la
figura 30.8, hay algunos disenos que incrementan el momento de torsion aprovechable y lo hacen
mas uniforme. Uno de esos disenos se presenta en la figura 30.9. Es posible crear un campo
magnetico mayor reemplazando los imanes permanentes con electroimanes. Ademas, el
momento de torsion puede ser mayor y mas uniforme si se anaden algunas bobinas diferentes,
cada una de ellas con gran numero de espiras devanadas alrededor de un nucleo de hierro con
hendeduras, llamado armadura. El conmutador es un interruptor automatico que mantiene las
corrientes en las direcciones mostradas en la figura, independientemente de la orientacion de
la armadura. En el capitulo siguiente se estudiaran con mas detalle los motores de cd.
