El amperímetro de cd.

Un amperímetro es un dispositivo que, a traves de escalas calibradas, da indicaciones de la corriente
electrica sin alterarla de forma ostensible. Un galvanómetro es un amperimetro, pero sus
limites son limitados debido a la gran sensibilidad de la bobina movil. Los limites del galvanometro
puede ampliarse facilmente, pues basta anadir una resistencia pequena, llamada derivación,

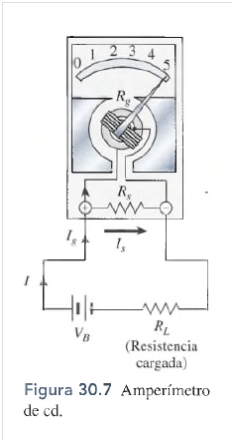

en paralelo con la bobina del galvanometro (vease la figura 30.7). Al colocar la derivacion
en paralelo se asegura que el amperimetro considerado en conjunto tenga una resistencia baja,
lo cual es necesario para que la corriente no se altere de modo considerable. De este modo, la
mayor parte de la corriente pasara por la derivacion. Solamente se requiere tomar una pequena
corriente Ig del circuito para desviar la aguja del galvanometro. Por ejemplo, si pasan 10 A por
un amperimetro, entonces pasaran 9.99 A por la derivacion y solo 0.01 A por la bobina.
Suponga que los limites de la escala de un galvanometro permiten medir una corriente maxima
I en el circuito mostrado en la figura 30.8. Debe elegirse una resistencia en derivación R de
modo que solo la comente I , necesaria para la desviacion de toda la escala, pase por la derivacion.
Puesto que Rg y R:; estan en paralelo, la caida de IR a traves de la resistencia debe ser identica:
IR = IR (30.9) s S g g
La corriente a traves de la derivacion / es la diferencia entre la corriente 1 del circuito y
la corriente Ig del galvanometro. Entonces, la ecuacion (30.9) se vuelve
(.I - I ) R = IR v s ' i g g
Si se despeja para la resistencia en derivacion R se obtiene la siguiente relacion util:
I6g Ró.
I ~ L

Ejemplo 30.3 Un galvanometro tiene una resistencia interna en la bobina de 46 il, y se requiere una corriente
de 200 mApara que la aguja se desvie toda la escala. .Que resistencia en derivacion debe usarse
para convertir el galvanometro en un amperimetro cuyo intervalo maximo sea de 10 A?
Solucion: La ecuacion (30.10) nos da
(0.2 A)(46 fi) _ 9.2 V
10 A - 0.2 A _ 9.8 A
= 0.939 O
Es importante recordar que un amperimetro debe estar conectado en serie con la parte del circuito
a traves del cual se desea medir la corriente. El circuito debe abrirse en un punto conveniente
para insertar alli el amperimetro. Si por equivocacion se conecta el amperimetro en paralelo, se
producira un cortocircuito a traves de el, puesto que su resistencia es extremadamente baja.
